Spray Robot Cell

Featured:Smart Spray Robot Cell

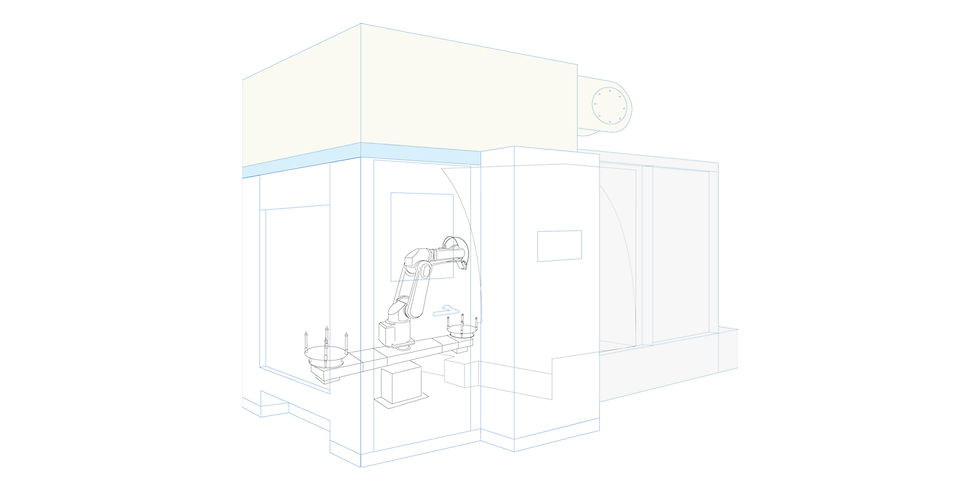

Smart Spray Robot Cell

WG2GRS-720

自動スプレーロボット装置

ワールド技研では新たに、2つのGUNを搭載した6軸ロボットを中心に被塗装物を180度回転させながら

自動塗装が行えるスプレーシステムと、伸縮・回転が自在なワーク搬送装置を搭載し被塗装物を

効率よく送り出す自動塗装システムを開発しました。

さらに、特許取得の独自の給気・排気装置を装備したフルスペックのスプレーシステムながら、

2.5mの立方体に収まる省サイズ設計。従来型よりも効率的でコンパクトな自動塗装ラインが構築できます。

World Giken co.,ltd. developed a new automatic painting system, which places a six-axial robot with two spray guns at the center, and has a spray system capable of automatic painting while turning a work 180 degrees and an extensible and rotatable work conveyor, allowing a work to be carried efficiently. Compact design in which a full-spec spray system equipped with original patented air charging and exhaust systems fits in a cube of 2.5m. A more efficient and compact automatic painting line than the conventional model can be constructed.

塗装に必要なすべてが効率よく装備された革新的コンパクト塗装ユニットが誕生

Innovative compact painting unit comes into the world.

Air charging system

給気装置

エア取り入れ口、塗装室天井に

フィルタを設置した二重ろ過構造を採用。

塗装環境を常にクリーンに保ちます

Double filtration configuration

with filters installed on air intake

and painting chamber ceiling.

Always keeps painting

environment clean.

Painting chamber

塗装室本体

温度・湿度のほか、排気・給気など 塗装環境条件を装置全体で一元管理。 安全性を確保し、ロスを無くします

The whole unit integrally controls painting environment conditions such as temperature, humidity, air exhaust, and charging. Ensures safety and reduces loss.

Air charging system

給気装置

エア取り入れ口、塗装室天井に

フィルタを設置した二重ろ過構造を採用。

塗装環境を常にクリーンに保ちます

Double filtration configuration

with filters installed on air intake

and painting chamber ceiling.

Always keeps painting

environment clean.

Smart Spray Robot Cell

自動スプレーロボット装置

製品の特徴

features of our new product.

連続作業を実現する
独自のワーク搬送装置
Continuous work with
original work conveyor.
2GUN搭載のロボットアームで
高品質で均一的な塗装が可能
​High-quality painting with robot arms having two spray guns.
新開発コンパクト
3コア塗装ユニット
Newly developed compact
3core paiting unit configuration.
独自のエアスクリーン型
集塵構造を搭載
An original maintainable air screen dust collecting system is installed.
フォトギャラリー
Photo Gallery
技術仕様/カタログ
Specification/Catalog Downlord

NEWS

Japan Robot Week 2016 に出展します

Participate in the Japan Robot Week 2016 Exhibition

2016年10月19日(水)〜21日(金)に東京ビックサイトで行われる「Japan Robot Week 2016」に、ワールド技研株式会社が出展します。自動スプレーロボット装置のご説明をさせていただきます。

World Giken Co., Ltd., will participate in the "Japan Robot Week 2016" to be held at the Tokyo Big Sight on October 19, 2016 (Wed) to 21 (Friday). We will carry out your description of the “Smart spray robot cell”.

2016年9月9日

NEWS
COMPANY

COMPANY

会社概要
COMPANY OVERVIEW
代表取締役
CEO

住所(Adress)

TEL

設立(Established)

資本金(Capital)

菅沼 進
SUSUMU SUGANUMA

〒365-0062 埼玉県鴻巣市箕田3448番地 ・ 3448, Mida, Konosu-shi,Saitama, 365-0062, Japan

048-596-6011 ・ +81-48-596-6011


1975年6月23日 ・ June 23, 1975

2,000万円 ・ JPY 20,000,000

事業内容
SERVICE

・自動塗装システム一式

塗装関連装置、関連システムの開発、製造、販売、施工、保守

ロボット塗装システム、ロータリー自動塗装機、塗装プラント一式

・Complete automatic coating system

Painting-related apparatus, related system development, production, sales, implementation, maintenance, robot painting system, rotary automatic-painting machine, and complete painting plant

・乾燥機械

自動塗装乾燥ライン、熱風循環式乾燥炉

・Drying machine

Automatic-painting drying line, hot-air-circulation-type drying furnace

・洗浄装置

マスク洗浄装置、AMC型ソルベント洗浄機

・Washing apparatus

Mask-washing apparatus, AMC-type solvent-washing machine

・コンベアー装置

・環境改善装置

・Conveyer apparatus

・Environment-improving apparatus

ASVS型塗装ブース
ASVS type drying booth

特許を取得したエアスクリーンカーテンを搭載した塗装ブースです。天井から流れる強力なエアーで、高効率のミスト捕集効果を実現します。ステンレス仕様で耐久性があり、点検やメンテナンスもしやすい設計です。

This is a paint booth equipped with a patented air-screen curtain. It realizes highly efficient mist-capturing effects using powerful gusts of air that flow from the ceiling. The stainless steel specifications provide durability, and the design allows for easy inspection and maintenance.

EXシステムコンベヤー装置
EX-System conveyor

載せ替えや塗装、乾燥など時間差のある工程を、“連続運転するワーク箇所”と“精密停止するワーク箇所”を、一連のラインの中に設けることで連続作業を可能にしたシステムコンベヤー装置です。

This is a system conveyer apparatus capable of continuous operation via processes such as reloading, coating, or drying with a time difference, “continuous operating work areas,” and “precision-stopping work areas” in a series of lines.

給気暖房装置
Air supply Heating

コンパクトなサイズながら、最大13,200㎥/hの大量給気を実現する給気暖房装置です。ガスバーナー間接加熱により、安全で急速な加熱を実現。排気量に応じて給気量を6段階で自動制御することも可能。

This is an air-supply-heating device that generates massive air supply, which reaches a maximum of 13,200 m3/h despite the compact size of the device. It realizes safe and rapid heating by indirectly providing heat through a gas burner. It is also capable of automatically controlling the air supply at 6 levels according to the amount of exhaust air.

自動昇降移動乾燥装置 ES-151
Automatically elevating moving drying apparatus

乾燥室を上部に設け、さらに装置出入り口を真下に向けることで、熱損失の少ない高効率の乾燥作業を実現した乾燥装置です。自動連続運転や連続バッチ運転が選択も可能。省スペース、省エネ設計になっています。

This is an apparatus that realizes a high-efficiency drying operation with little heat loss using a drying chamber installed at the top, directly below the apparatus doorway. It has options such as automatic continuous operation and continuous batch operation. Its design conserves both space and energy.

その他の装置 OTHER DEVICES
